SF6 气体泄漏监控报警系统

系统概述

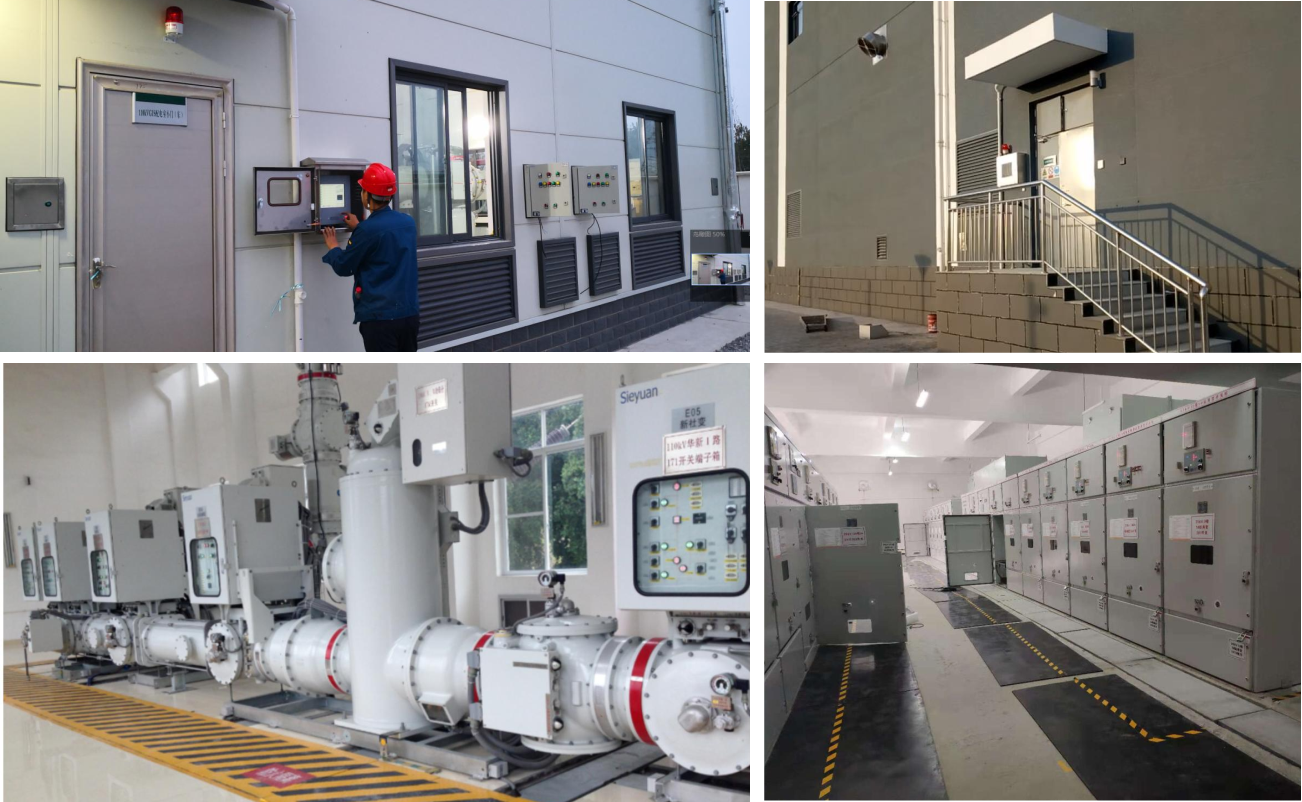

ASM-5000A / ASM-5000B系列 SF6气体泄露监控报警系统,是一种为进入SF6开关室(包括GIS等F6配电装置室)的工作人员,提供人身安全防护的环境空气监测装置。它能实时、在线监测环境空气中SF6气体和O2气体含量,独具的微量SF6气体监测技术、能最低检测到50ppm(50*10-6v/v)SF6气体含量。当环境中的SF6气体含量超标(SF6气体浓度>1000ppm)或缺氧(氧气浓度<18%),系统能立即进行声光报警,提醒现场工作人员迅速撤离;同时,系统自动启动风机来降低环境空气中SF6气体含量;由于ASM系列SF6气体泄露监控报警系统能监测到微量SF6气体泄露,所以对 SF6 开关安全也能起到一定的预警作用。

本产品符合《GB12358 作业环境气体检测报警仪通用技术要求》标准要求。



主要功能

1.齐全的检测功能

01.环境中 SF6 气体含量检测功能;

02.环境中氧气含量检测功能;

03.环境温湿度检测功能;

04.多区域同时监测。


2.完善的报警处理

01.SF6 气体泄露超标报警;

02.缺氧报警;

03.温湿度超标报警;

04.多区域设置时可分区域启动风机;

05.报警和监测数据远传。


3.人性化便利功能

01.定时排风和强制排风功能;

02.设计了 LED 节能模式;

03.人体感应自动打开液晶屏和语音提示功能。


产品优势

1.先进的检测技术

低浓度 SF6 气体检测技术,最低能检测到 50ppm(50*10-6v/v)SF6 气体含量,报警误差<5%,氧气报警误差<0.5%;

传感器自动校准技术,保证传感器的长期检测精度,延长传感器使用寿命,不漏报、不误报;

SF6气体泄露监控报警系点根据用户需要在 50-1500ppm之间设定。


2.易操作和使用

直观显示探头位置或名称,易于了解监测点,易于报警处置;

报警、通风、时间及当前监测信息,在液晶屏上全屏显示。运行状况一目了然;

图形化显示界面,准确提示信息,参数设置密码防护,使用操作安全、方便。


3.产品质量可靠

直观显示探头位置或名称,易于了解监测点,易于报警处置;

人体感应设计,人员靠近自动语音提示、显示和报警,易于了解监测结果; 报警、通风、时间及当前监测信息,在液晶屏上全屏显示。运行状况一目了然;

图形化显示界面,准确提示信息,参数设置密码防护,使用操作安全、方便。

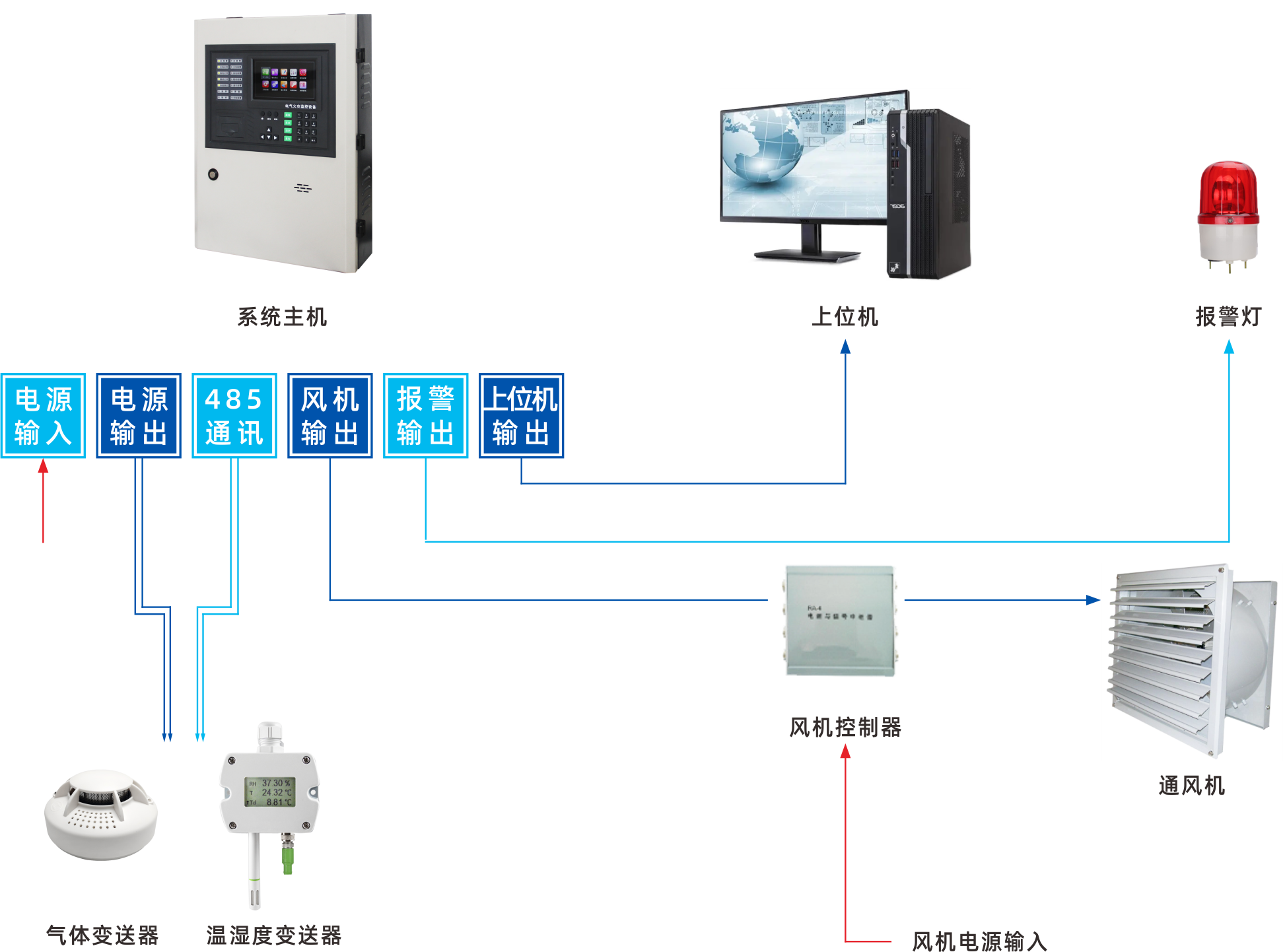

系统链接示意图



产品主要功能


ASM-5000A SF6 气体泄露监控报警系统

ASM-5000B SF6 气体泄露监控报警系统

01. 外型尺寸

宽*高*厚:214*295*75(mm)

02. 输出接口

RS485 接口       1个  变送器通讯用

常开接点(无源)1对  报警用

常开接点(有源)1对  AC220V,控制风机

03. 产品特点

价格低廉,功能实用

04. 选型建议

最适合检测面积较小,安装变送器数量较少、只需基本的监测和报警功能、监测数据不需要上传显示和处理的监测应用—小区变。

01. 外型尺寸

宽*高*厚:312*440*70(mm)

02. 输出接口

RS485 接口          2个  变送器、上位机通讯各用一个

RS232 接口          1个  上位机通讯用

常开接点(无源)1对  报警用

常开接点(有源)4对  AC220V,警灯用1对,分3区控制风机3对

03. 产品特点

功能丰富、全面、适合各种电压等级SF6配电装置室使用

04. 选型建议

适合SF6配电装置较多,监测面积大,需要安装变送器数量较多的区域,尤其是需要数据较远传的场合。应用数据远传功能,即使无人值守变电站,运行人员也可以在远方了解现场情况。适合各种电源等级的变电站使用。



SF6气体泄露报警系统主要部件

变送器


01.png 02.png 03.png 04.png

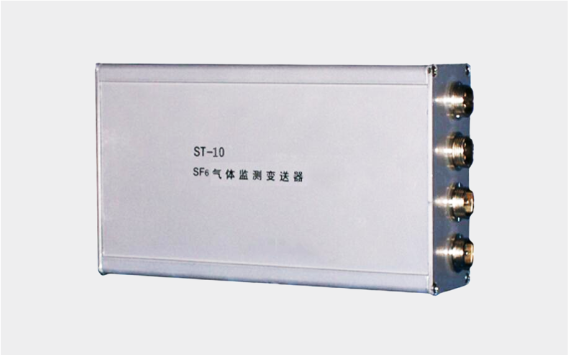

ST-10 SF6气体监测变送器

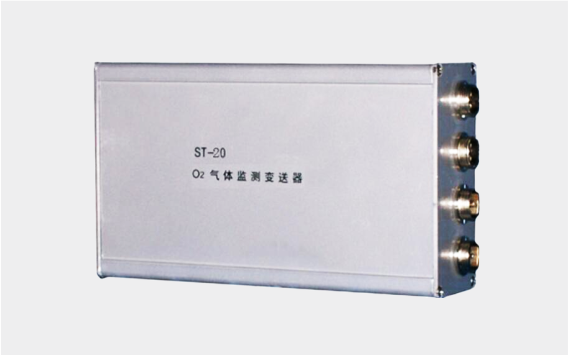

ST-20 O2气体监测变送器

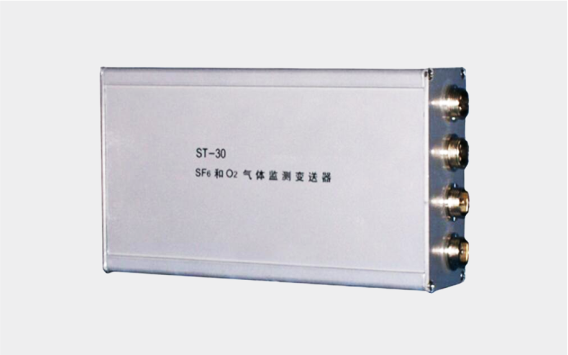

ST-30 SF6和O2气体监测变送器

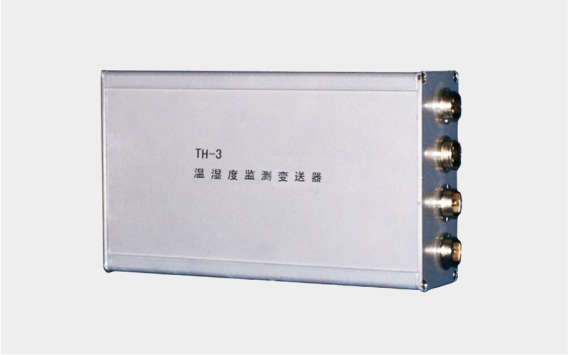

TH-3 温湿度监测变送器

外型尺寸:180*110*50(mm)

安装方式:导轨式

技术特性:内含SF6气体传感器,能在线检测环境中SF6气体含量,采取集数据后根据主机指令上传至主机,并有主机进行显示、分析和处理。

外型尺寸:180*110*50(mm)

安装方式:导轨式

技术特性:内含氧气气体传感器,能在线检测环境中氧气气体含量,采取集数据后根据主机指令上传至主机,并有主机进行显示、分析和处理。

外型尺寸:180*110*50(mm)

安装方式:导轨式

技术特性:内含SF6、O2气体传感器,能在线检测环境中SF6和O2气体含量,采取集数据后根据主机指令上传至主机,并有主机进行显示、分析和处理。

外型尺寸:180*110*50(mm)

安装方式:导轨式

技术特性:内含温度和湿度传感器,能在线检测环境中温度和湿度含量,采取集数据后根据主机指令上传至主机,并有主机进行显示、分析和处理。



其他附件


05.png 06.png 07.png

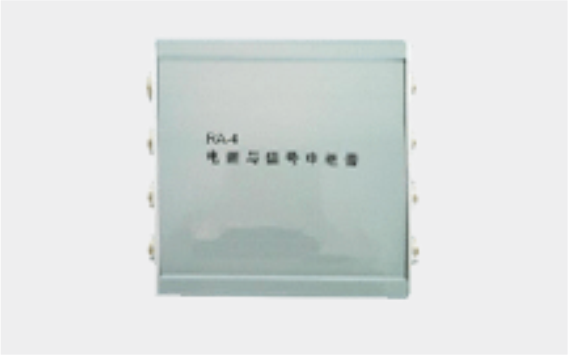

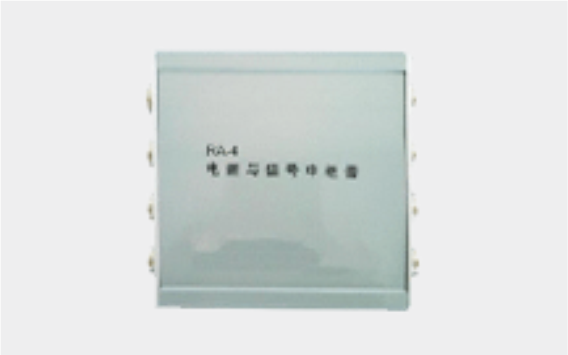

RA-4电源与信号中继器

BC-3风机控制器

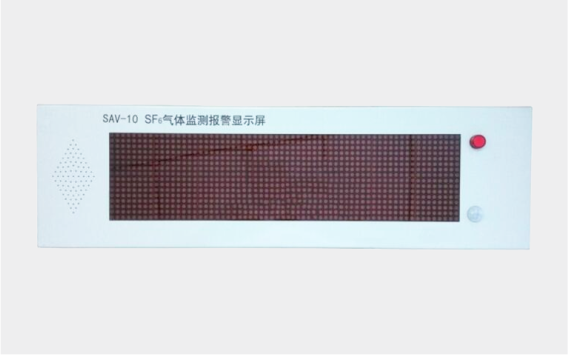

SAV-10 SF6其他监测报警显示器

外型尺寸:180*110*50(mm)

安装方式:导轨式

技术特性:电源与信号线中继,可分三路电源与信号输出

外型尺寸:90*140*50(mm)

安装方式:一般安装在风机控制开关所在的风机控制箱内;

技术特性:根据主机控制信号,控制单相/三相风机启动和停止;

控制功率:220V,20A/380V,25A

外型尺寸:680*200*80(mm)

安装方式:挂壁式安装,一般安装在各检测区域入口处;

技术特性:根据主机控制信号,LED显示现场监测情况,并能与人体感应集合后自动进行语言信号提示。



主机性能差异表


配备

ASM-5000B

ASM-5000B

主要技术参数

电源

AC185-265V

SF6 气体泄露监测报警限

1000*10-6 误差<5%

O2 浓度检测范围

1.0-25.5%,误差<0.5%

缺氧报警限

18%

温度监测显示范围

-20~99℃

报警输出(常开)触点功率

220V/5A

风机输出(有源)触点功率

220V/5A

风机控制器触点功率380V 5A

380V 5A (默认)

最多连接变送器数

7 只

不限

安装方式

挂壁式

挂壁式

人体化便利功能

SF6 气体泄露报警点用户设置

缺氧报警点用户设置

5.7 寸 TFT 真彩 LCD 液晶屏

8.4 寸 TFT 真彩 LCD 液晶屏

人体感应后自动进行语音提示

报警时自动启动风机

定时排风功能(三次)
