系统概述
变（配） 电站（所） 内高压设备作为电力传输环节重要的组成部分，其正常运行关系到电网安全稳定。但是目前尤其在南方地区由于常年多雨，受环境因素的影响，通常存在常年高温高湿，通风不畅、灰尘大量积累等状况， 对目前自动化的电气设备正常运行带来较大的安全隐患。
本公司基于智能控制技术与新型传感技术的应用、空气热力学、动力学及各类技术标准而研制的“智能新风系统”能够完美解决变（配） 电站（所）环境高温、高湿、高尘、空气流通不畅等问题，并且具有安全、清洁、节能、高效等特点。
功能特点
01.优化控制逻辑及核心算法，依据电气设备运行环境质量标准， 系统实时采集站内外温度、湿度数据， 可采用自然空气对流、节能高效压缩机和热能交换设备交替工作，自动分析启/停条件，实现恒温、除湿、降温等功能，有效保障电气设备在各季节的环境下可靠运行。
02.通风及除尘效率高，采用独特的进风口设计与多种复合式过滤措施，减少空气阻力，保障有效进风面积，对空气进行净化、防止污垢、粉尘、有害气体进入室内，三级防护措施 效果极佳。
03. 可智能扩展，系统可接入烟感、红外、门磁、水浸、 SF6 气体泄露报警系统、 PM2.5 监测、 灰尘监测等设备或信号，且可以联动控制或上传信号。（并且可实现光纤、GPRS等通讯手段，实现多站式集中监控和远程操作，满座电力“三遥”等功能）。
系统原理
可升级、易扩展方案
智能新风系统充分利用房屋室内外的环境条件温差， 引入室外清洁的冷空气 对房间内进行自然降温， 同时排出房间内的热空气， 依靠大量的空气流通， 有效 地将机房内的热量迅速向外迁移， 实现室内散热。通过减少空调的使用时间， 从 而大幅度降低电能消耗和运营成本、延长空调使用寿命。

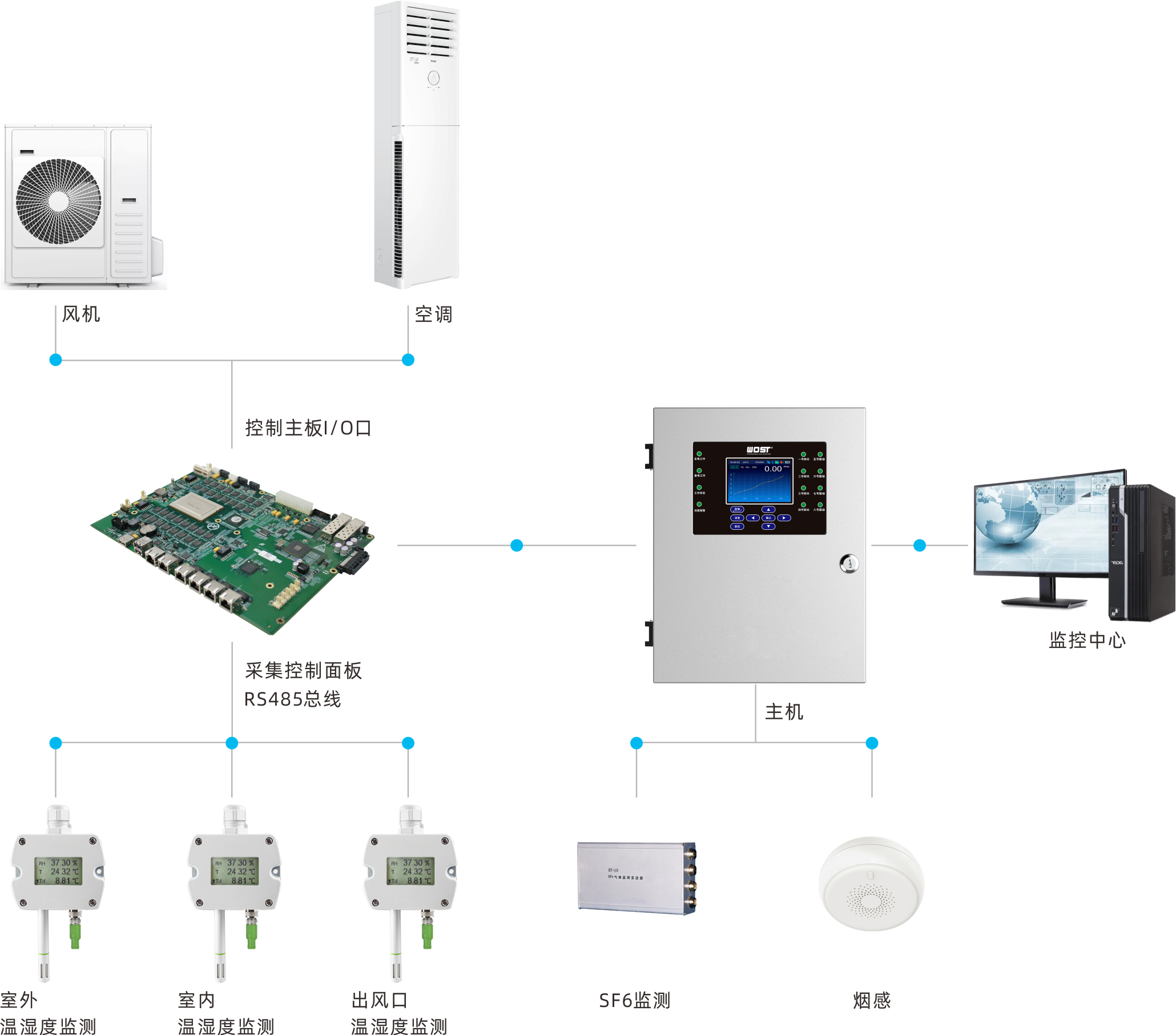

全功能系统拓扑图
控制逻辑
|
序号 |
工作条件 |
工作模式 |
|
1 |
室内温度>室外温度、室内湿度>室外湿度 |
启动新风系统 |
|
2 |
室内温度>室外温度、室内湿度<室外湿度 |
启动空调制冷 |
|
3 |
室内温度<室外温度、室内湿度>室外湿度 |
启动除湿机除湿 |
主要技术指标
|
技术特性 |
YXF-A |
YXF-B |
|
工作电压 |
AC220V |
AC380V |
|
风机功率 |
400W |
|
|
进风量 |
2000-4500m3/h （可按要求加大） |
|
|
排风量 |
4000m3/h （可按要求加大） |
|
|
测温范围 |
-20~+99℃ |
|
|
温度测量精度 |
±0.1℃（25℃） |
|
|
湿度测量精度 |
0~100%RH |
|
|
湿度测量范围 |
±3.0%RH |
|
|
平均无故障时间 |
20000h |
|
|
风机换风风压 |
≥400Pa |
|
|
噪音 |
进风机＜64dB，排风机＜64dB |
|
|
制冷（热）量 |
12000W |
|
|
通讯方式与协议 |
RS485 |
|
|
上传方式 |
被动巡检 |
|
|
可接入设备 |
||
|
整机功率 |
整机功率 |
4000W |
