系统概述
本系统满足IEC61850通讯规约，将配电站所的动力环境数据信息（环境信息、设备信息、安全信息等）集中采集后本地进行数据汇集及展示，也可通过有线或无线等方式，接入配电智能辅助系统终端平台；后台系统可进行信息汇总、分类、检索、远程监测，实现电力物联网在电力系统中的应用。
本系统由若干个子系统组成，即：视频监控系统、 安防系统、消防系统、环境在线监测系统、动力设备控制系统。
01.视频监控系统：负责电力设备现场的各种设备运行情况、现场环境 通过远程图像直观的显示出来，确保配电房内设备的安全运行。实时录像功能可保存一定时间的现场视频，保证用户对录像进行回看。
02.安防系统：负责设备的安全防范。通过红外传感器对门、窗进行监视和入侵探测，以保障监控范围内的建筑与设备的安全运行。
03.消防系统：负责对现场进行封闭控制，当产生火警信号时，消防报警系统启动自动灭火装置或火灾隔离措施，同时把信号上传至系统监控平台，系统会立即显示报警信息或者发出报警声音，告知后台监控人员。
04.环境监测系统：负责环境量的采集，主要由温度监测、湿度监测、水位监测、局部放电监测、电缆头温度、变压器温度、SF6&氧气体监测、臭氧监测、噪声监测、烟雾监测等组成。如所监测项目超过警告阈值将联动启动相应设备，并在智能辅助系统监控平台上立即显示报警信息。
05.动力系统：对房间内灯具、锁具、风机、空调等进行远程管理，提高节能效率。
系统功能简介
01. 具有远程环境量信息，如温湿度、噪声监测等数据采集功能。
02. 具有历史记录、历史数据查询、信息汇总、分类、检索功能。
03. 具有远程控制灯具、门锁、风机、除湿机、空调等功能。
04. 具有远程主设备状态，如局部放电、电缆头温度、主变压器温度等信息采集功能 。
05. 具有远程监测红外（位移感应器）功能。
06. 具有远程监控电缆沟水位功能及超标报警功能。
07. 具有消防系统远程联动功能及报警功能。
08. 预留通讯接口，支持第三方系统接入集成。
09. 具有视频远程监控功能。
10. 兼容 IEC61850 协议、支持电口/光口上传。
11. 模块化设计，可根据实际要求增减监控模块。

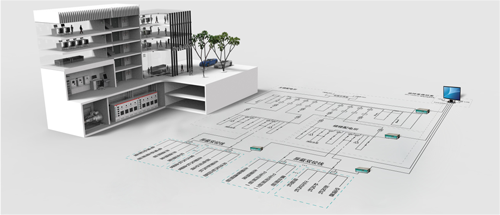

全功能系统拓扑图

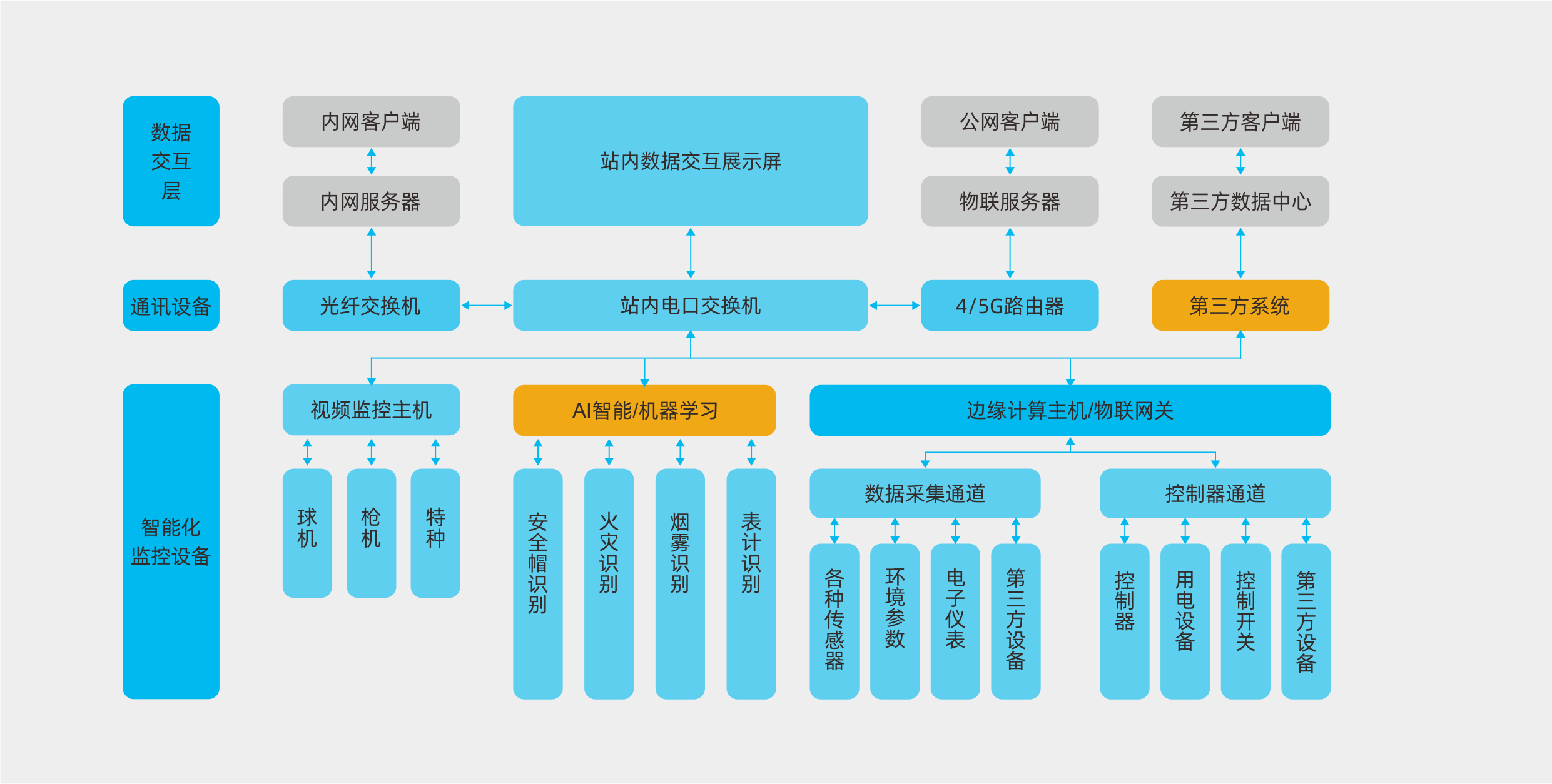

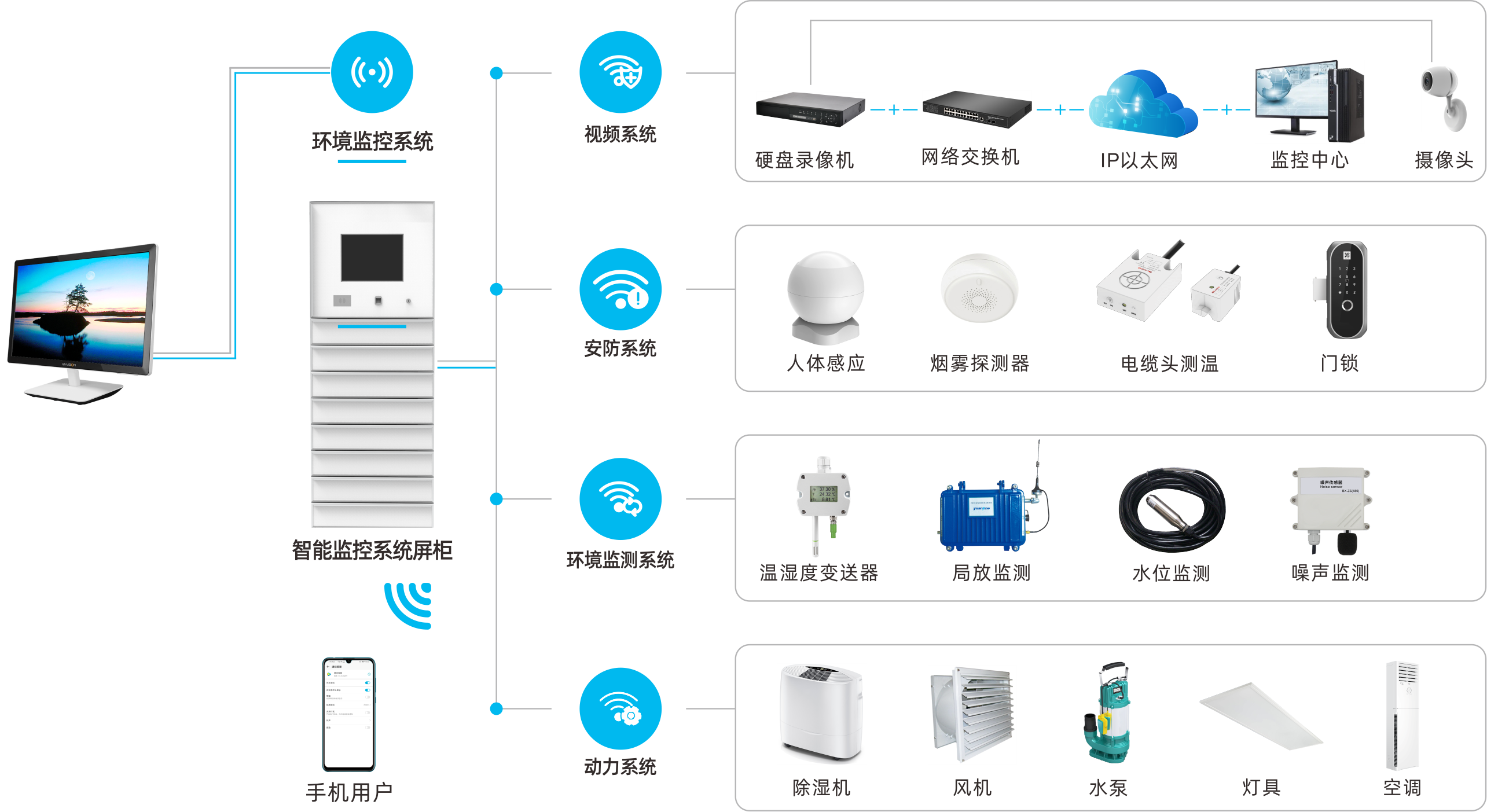

原理框架图
系统设备功能简介
主机内功能模块
|
|
|
||
|

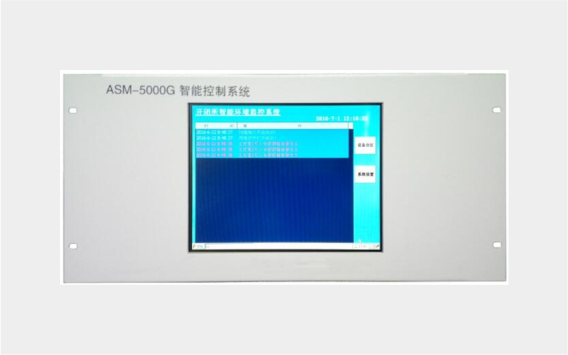

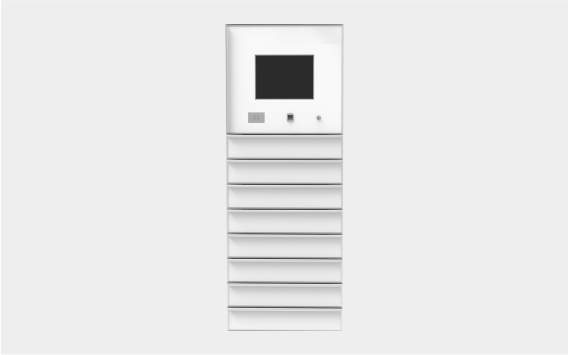

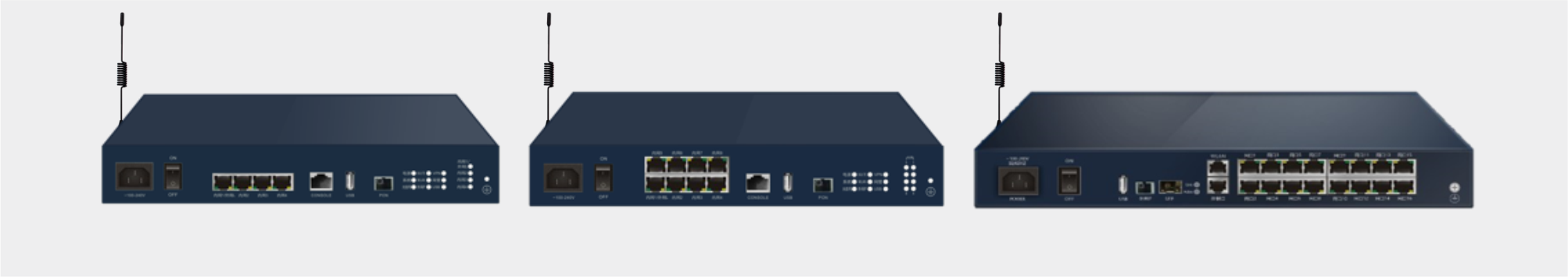

ASM-5000G 智能监控系统主机 |
17 寸工控一体机 |
安防控制单元 |
||
|
型号：ASM-5000G 外形尺寸：484*88*190 LED液晶屏尺寸：10.1寸 工作电源：AC185-265V 采集通讯接口：RS485 & LORA 上传通讯接口：TCP/IP，电口 通讯协议：DL/T860(IEC61850) 传感器最大传输距离：1200m 功能：对各控制单元联动控制及各变送器数据采集，同时对现场数据实时远程上传。 |

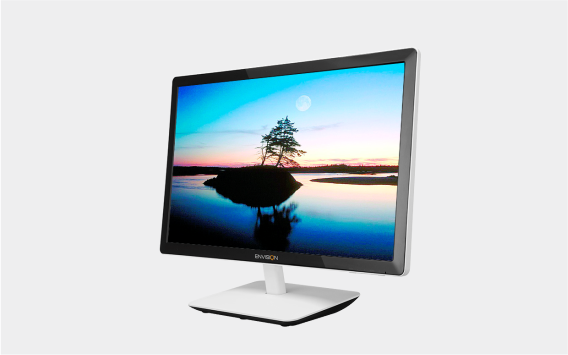

1）工业计算机 2）液晶监示器 分辨率：1024*768 红外两点触摸屏 CPU：D525 1.8GHz 2G内存 内存：2G 320G 硬盘 系统：中文WIN7 32位 安装方式：嵌入式 功能：将现场主机采集的数据信息和硬盘录像机输出的视频流数据进行集中显示，查看和控制等功能。 |

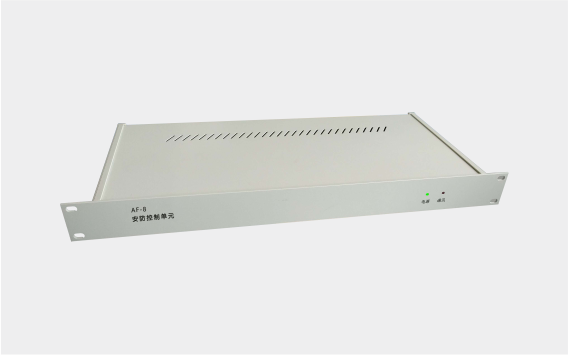

型号：AF-8 外形尺寸：标准1U 工作电源：DC12V 探测类型：红外+感应 脉冲数调节：自动 外壳：全金属抗电磁干扰 温度补偿：自动 通讯方式：RS485 & LORA 探测范围：90°,14m*14m 功能：采集三鉴变送器状态 |
||
|
|
|
||
|
空调控制单元 |
主变超温报警模块 |
消防控制单元 |
||
|
型号：KC-2G 外形尺寸：标准1U 工作电源：AC185-265V，50Hz 控制路数：2路 输出触点电流：≥ 10A 通讯方式：RS485 & LORA 功能：控制空调的工作状态 |
型号：GK-4 外形尺寸：标准1U 工作电源：AC185-265V，50Hz 通讯方式：RS485 & LORA 采集路数：4 采功能：对主变温度进行数据采集， 对超温情况进行报警 |
型号：XF-8 外形尺寸：标准1U 工作电源：DC12V/DC24V 检测方式：光电式 信号输出：LED指示，接点，RS485 通讯方式：RS485 & LORA 复位方式：自动式 功能：对烟雾传感器进行数据采集 |
||
|
|
|
||
|
门禁控制单元 |
灯具控制单元 |
风机控制单元 |
||
|

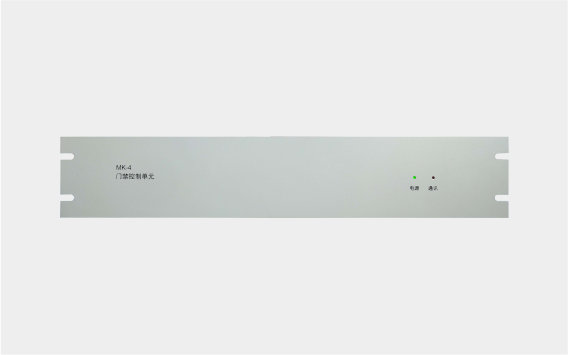

型号：MK-4 外形尺寸：标准2U 最大控制门数/控制器：≥4 通讯接口：RJ45 MTBF:≥44000h 最大系统容量：≥20000 人 读卡方式：感应式 功能：具备授权开锁功能 |
型号：DC-8G 外形尺寸：标准1U 工作电源：AC185-265V，50Hz 控制路数：不少于8路 输出触点电流：≥ 10A 通讯方式：RS485 & LORA 扩展控制：> 20A 功能：对灯具进行开启关闭控制 |
型号：BC-8G 外形尺寸：标准1U 工作电源：AC185-265V，50Hz 控制路数：不少于8路 输出触点电流：≥ 10A 通讯方式：RS485 & LORA 扩展控制：> 20A 功能：对风机进行开启关闭控制 |
||
|
|
|
||
|
网络硬盘录像机 |
工业级交换机 |
工业级路由器 |
||
|

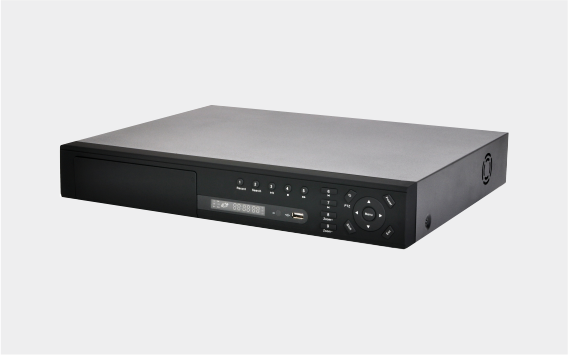

配置视频数据专用硬盘 录像机：为双网口，8 盘位 视频数据专用硬盘：2T,SATA,可储存视频数据30天以上 功能：用于储存就地监控视频 |

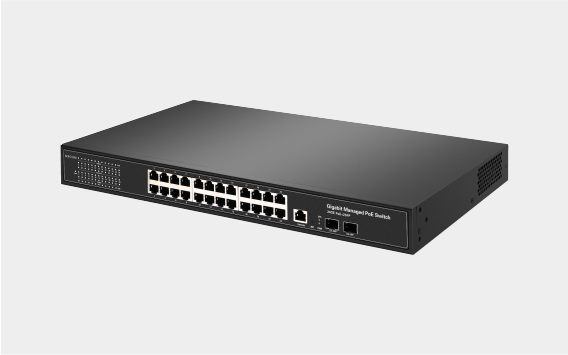

1）电口工业级交换机 16电口，100Mbps传输，防雷等级四级 2）工业级局内网光口交换机，2光口，8电口，1000Mbps传输，防雷等级四级 功能：进行远程网络通讯使用 |

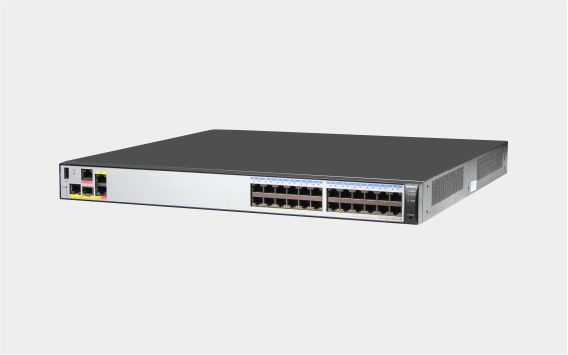

100Mbps传输，4个网络接口 网络标准：802.11b 802.11g 802.11n 宽带VPN, 企业级路由，hh内置防火墙，支持VPN 功能：用于本地IP地址映射。 |
||
|
|
|
||
|
水位控制单元 |
综合电源单元 |
标准屏柜 |
||
|

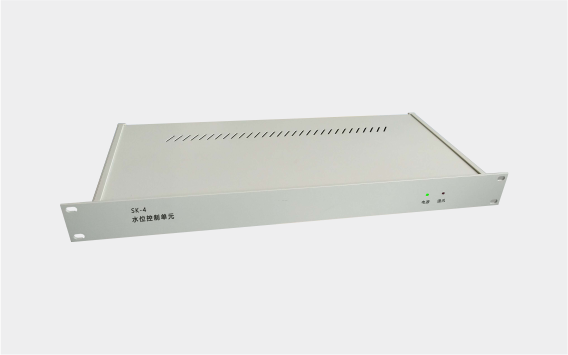

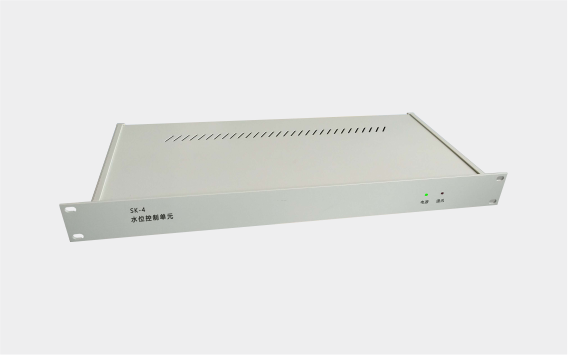

型号：SK-4 外形尺寸：标准1U 工作电源：AC185-265V，50Hz 水位输入路数：≥4 水位输入：4-20ma 水泵控制路数：≥4 输出触点电流：≥10A 通讯方式：RS485 & LORA 功能：水位采集和水泵控制 |
型号：ZD-2 外形尺寸：标准1U 工作电源：AC220V±15%,50Hz DC12V输出路数/总功率：4路/100W DC24V输出路数/总功率：4路/100W 功能：交直流电源的输出和转换 |
电力标准屏柜， 尺寸：2260*800*600mm |
||
|
||||
|
无线接入网关 |
||||
|
网关采用国产工业级嵌入式四核ARM-A57+GPU人工智能处理器、Linux操作系统，实现物联网的边缘智能视频分析（1路4K高清或1080P全实时），可应用于各种复杂的深度神经网络模型，低功耗至≤50 VA。同时实现了门禁控制、视监监控、无线传输、联动报警等功能，优化了电力设备工作环境，确保了电力设备运行安全。 该智能网关集成了环境温度、湿度、SF6、氧气、臭氧、微颗粒浓度等环境量无线采集，根据站房环境要求，智能无线联动空调、除湿、通风等设备，保证了环境无凝露、无有毒有害气体、空气洁净、温湿度适合设备运行；智能网关内置无线门禁控制，满足对监控场所的出入口监控；智能网关内置报警状态无线输入和控制输出，实现水浸、烟雾、红外等报警量监测和风机、灯光等设备联动。 |
||||
|
|
|
||
|
高清智能球机 |
SF6 和氧气变送器 |
温湿度变送器 |
||
|

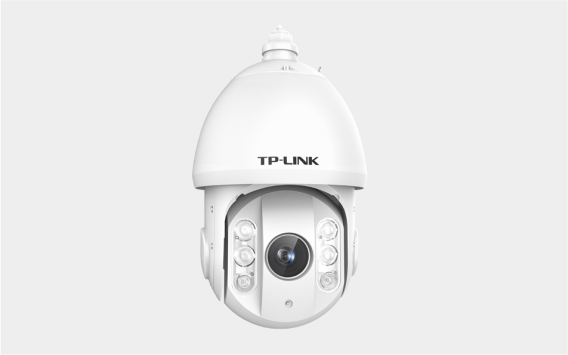

有效距离：30m及以上 使用环境：-5-80摄氏度130万像素 焦段：变焦 呈像颜色：彩色 感光面积：1/3英寸 分辨率：1280*960 红外功能：红外灯寿命3万小时 旋转云台：精密电动驱动，精度偏差少于0.1度 防护等级：IP66 |

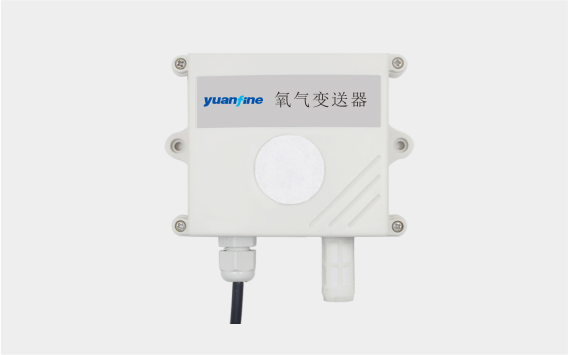

型号：ST-40 外形尺寸：180*110*50mm 工作电源：AC 185V-265V,50Hz SF6气体泄漏检测报警限：1000*10-6，误差<5% 氧气浓度检测范围：1.0-25.0%，误差<5% 缺氧报警限：18% 通讯方式：RS485 & LORA 功能：对周围环境的SF6和氧气的浓度测量 |
型号：TH-3Y 外形尺寸：86系列 工作电源：DC12V 温度测量范围：-20℃- +100℃ 湿度测量范围：0%RH-100%RH 数据传输距离：≥1200m 环境湿度：10%RH-95%RH 响应时间：≥15S 温度测量精度：±0.5℃ |
||
|
|
|
||
|
烟雾变送器 |
电缆头温度传感器 |
噪声传感器 |
||
|

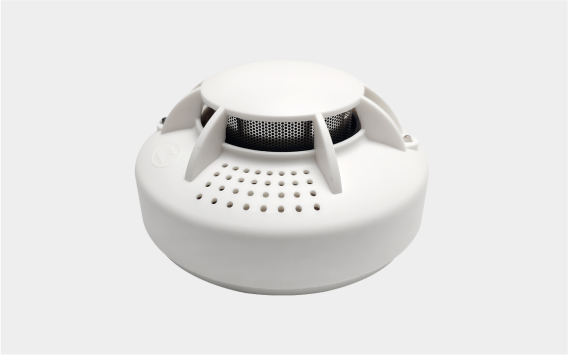

工作电源：12VDC 通讯方式:RS485 或开关量 报警浓度：0.65~15.5%FT 通讯方式：RS485 & LORA 功能：对周围环境的烟雾状态进行监测 |
型号：CW100 工作电源：DC12V 测量范围：40~120摄氏度 检测精度：2摄氏度 通讯方式：RS485 & LORA |

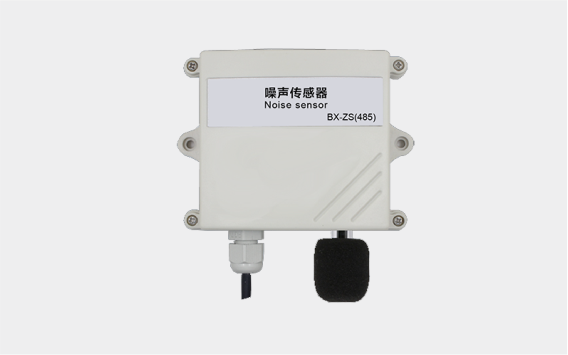

型号：ZS100 工作电源：DC12V 测量范围：0-120DB 检测精度：5DB 通讯方式：RS485 & LORA |
||
|
|
|
||
|
局放传感器 |
高清枪机或球机 |
三鉴防盗变送器 |
||
|

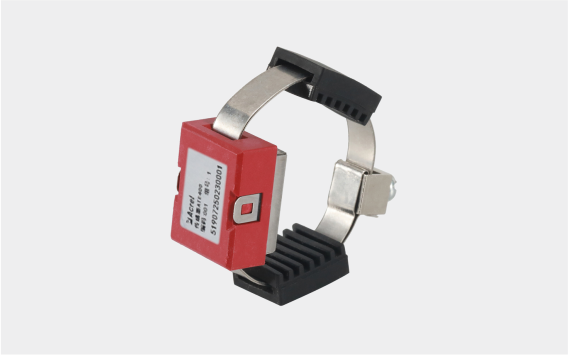

型号：JF100 工作电源：DC12V 测量范围：半径20m 检测带宽: 300MHz～2000MHz 检测精度：5PC 通讯方式：RS485 & LORA |

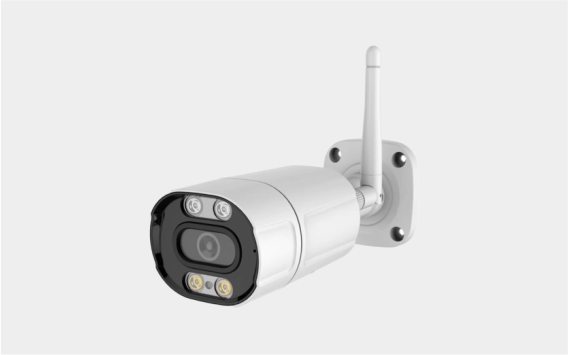

焦距：4mm，130万像素 使用环境：-5-80 摄氏度 分辨率：720P3 红外功能：30m4 感光面积：1/3"COMS超低照度 ICR5 防护等级：IP66 |

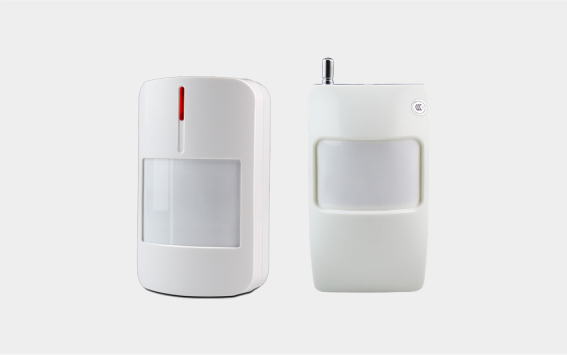

红外检测模块+微波检测模块+微电脑处理器 工作电源：12VDC 探测距离：6~8m 通讯方式：RS485 & LORA 功能：对进出人员状态进行监测 |
||
|
|
|||
|
臭氧变送器 |
BPY-800 水位监测器 |
|||
|

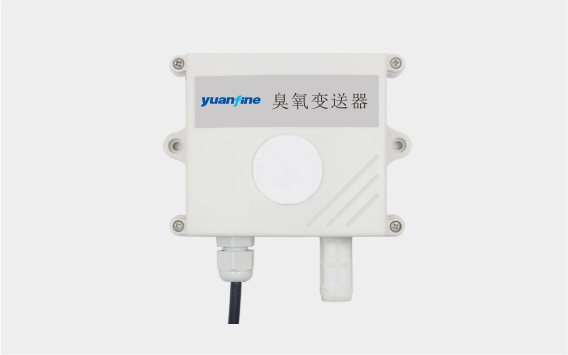

型号：HC100 工作电源：DC12V 通讯方式：RS485 测量范围：0-1PPM 检测精度：0.001PPM 报警阈值：0.15PPM 通讯方式：RS485 & LORA |
电源：AC220V 量程：0-300CM 水泵控制信号容量：AC380V，25A 功能：对电缆沟以及积水坑进行水位监测 |
|||
